Оборудование для производства шпона

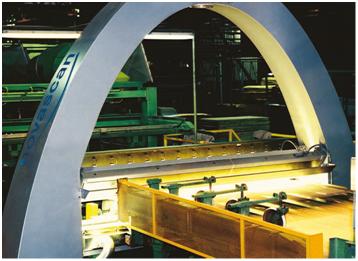

Сканер модели "Novascan Colour" для классфикации шпона

Система „Novascan Colour“ предназначена для точноой сортировки и быстрой укладки шпона после лущения, что в свою очередь в большой мере способствует значительному увеличению производительности производства и достижения намеченных параметров качества конечной продукции.
В ходе процесса сканирования поступающего материала имеется возможность поточно отсортировать множество классов качества шпона по заданным различным параметрам производителя.

На отсканированном листе шпона автоматически распознаются свили, царапины, дыры или пятна. Посредством компьютерной системы управления сканера, интегрированный укладчик автоматически раскладывает отсканированные листы шпона по различным отсекам (стопам), согласно предварительно заданному принципу.

„Novascan Colour“ сортирует шпон на высокой скорости. Цветовая камера и новейшая технология обработки сканированного изображения обеспечивают очень высокую производительность и точность установки. Сканер гарантирует распознавание краснокоричневых, голубоватых и других пятен даже при скорости до 240 м/мин. Точность сортировки достигает 95%.

Система „Novascan Colour“ способна создать симулирование рабочего процесса в режиме оффлайн, анализ параметров, классификации и сортировки шпона, а также создать визаулизацию результатов сканирования, классификации и сортировки или дать графическое отображение процесса в реальном времени, с выводом данных (т.е. размера, найденных дефектов материала и класс качества) на монитор пульта управления.
Для более глубокой оценки и анализа или для достижения более высокой эффективности производства, посредством специальной программы может быть отображён более обширный набор данных рабочего процесса.

Обеспечивает более высокое качество производимой продукции. Загрузку данных для статистической оценки производственных процессов и контроль за производственной линией. Всесторонний анализ данных производственного процесса.

Цифровая цветная сканирующая камера с высоким разрешением – 3 х 4.096 пикселей. Вспышка может быть расположена и сверху и снизу. Переключающая камера с интегрированным высокоточным оборудованием для обработки данных реального времени.
До 4 различных сортировочных отчетов в месяц по:
- Запуску производств;
- Количеству уложенного шпона по каждому сорту и качеству;
- все замеры ширины с шагом в 1 мм с соответствующим количеством шпона;
- описание напечатанных лейблов.
Ускорение до 250 м/мин.
Максимальная длина приблизительно 3,2 м, ширина не ограничена.

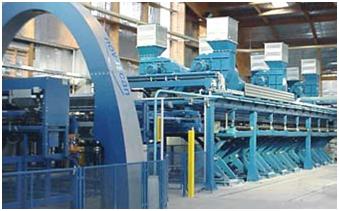

Сортировочный сканер Novascan подходит для автоматической сортировки листов сухого шпона в вакуумном устройстве для укладки шпона. Обнаружение сучков, трещин, отверстий, потемнений, обесцвечивания и потери цвета. Компьютер сканера шпона подает сигнал на укладчик PLC, и отсканированный шпон попадает сразу на площадку, соответствующую сорту.
Автоматический сортировщик со специальным зубчатым ремнем для точной укладки в нужную категорию позволяет иметь очень длинные компоновочные площадки в неограниченном количестве.
Модульный дизайн позволяет обрабатывать шпон любого размера, имеющийся на рынке.



* * * * *
